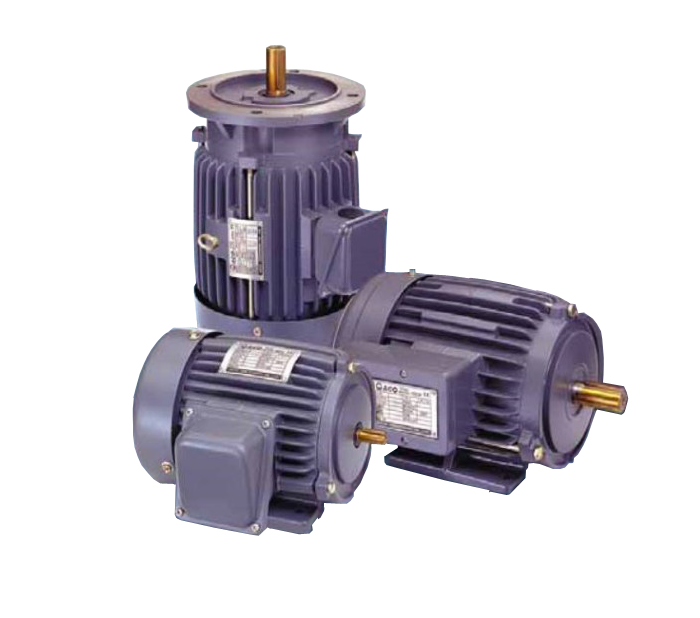

三相感應馬達

數量 :

是以IEC標準設計。這些三相馬達適合許多不同工業用途，並且不管是新的或維修用的設備，皆可以非常方便地安裝。IEC馬達的功率0.25~20HP、框號從63到160，還有更高效率系列。這些高效率馬達達到許多國家認定標準，高效率電動機功率1~10HP，框號從80到132 ...

產品敘述
規格

愛德利交流電感應馬達是以IEC標準設計。這些三相馬達適合許多不同工業用途，並且不管是新的或維修用的設備，皆可以非常方便地安裝。IEC馬達的功率0.25~20HP、框號從63到160，還有更高效率系列。這些高效率馬達達到許多國家認定標準，高效率電動機功率1~10HP，框號從80到132。

[ 標準系列 ]

型號	功率 (HP)	框號			額定速度 (RPM)			額定轉矩 (KG-M)
型號	功率 (HP)	2P	4P	6P	2P	4P	6P	2P	4P	6P
AEVF / AEEF	1/4	63	63	71	3335	1650	1120	0.054	0.11	0.162
	1/2	71	71	80	3370	1680	1130	0.108	0.216	0.321
	1	80	80	90L	3395	1700	1140	0.214	0.427	0.637
	2	90L	90L	100L	3415	1710	1140	0.425	0.849	1.237
	3	90L	100L	112M	3450	1725	1150	0.631	1.262	1.894
	5	112M	112M	132S	3470	1745	1160	1.046	2.080	3.129
	7.5	132S	132S	132M	3490	1760	1160	1.560	3.111	4.693
	10	132S	132M	160M	3490	1750	1170	2.080	4.148	6.204
	15	160M	160M	160L	3510	1760	1170	3.102	6.186	9.306
	20	160M	160L	--	3520	1760	1170	4.124	8.248	12.408

[ 高效率系列 ]

型號	功率 (HP)	框號	極數	滿載					啟動		最大轉矩％
型號	功率 (HP)	框號	極數	速度 (RPM)	轉矩 Kg-M	Eff. ％	P. F. ％	電流 A	轉矩％	電流 A	最大轉矩％
AEVF-HE / AEEF-HE	1	80	2	3450	0.22	81	75	3.20	250	19.00	280
	1	80	4	1725	0.42	81	74	3.24	250	19.60	270
	2	90	2	2450	0.42	81.5	88	5.60	220	24.00	250
	2	90	4	1725	0.84	83	79	5.74	220	34.00	230
	3	100	4	1725	1.26	86	82.5	8.30	230	62.00	240
	5	112	2	3450	1.05	86	87	13.50	200	25.00	220
	5	112	4	1725	2.10	87	88	13.00	180	85.00	227
	7.5	132S	2	3450	1.58	89	85	20.30	200	140.00	200
	7.5	132S	4	1725	3.16	89	88	18.60	180	115.00	197
	10	132M	2	3450	2.10	89	87	26.00	170	182.00	175
	10	132M	4	1725	4.20	89	88	25.00	170	13.00	175

[ 尺寸圖]

AEVF AEEF AEVF-HE AEEF-HE

型號	框號	圖示	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	軸端
型號	框號	圖示	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	E	ED	F	G	GA
AEVF	63	1	144	115	88	-	22	212	9	215	74	130	110	160	10	3.0	11	23	18	4	8.5	12.5
	71	1	162	125	98	-	22	266	12	236	82	130	110	160	10	3.5	14	30	25	5	11	16
	80	2	177	137	117	-	22	272	12	232	55	165	130	200	12	3.5	19	40	35	6	15.5	21.5
	90L	3	200	150	130	-	22	361	12	311	113	165	130	200	12	3.5	24	50	45	8	20	27
	100L	2	219	173	140	140	28	363	16	303	88	215	180	250	15	4.0	28	60	55	8	24	31
	112M	3	238	182	149	150	28	422	16	362	135	215	180	250	15	4.0	28	60	55	8	24	31
	132S	2	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
	132M	2	273	218	175	169	35	484	20	404	116	265	230	300	15	4.0	38	80	75	10	33	41
	160M	4	334	256	213	217	35	604	20	404	151	300	250	350	19	5.0	42	110	105	12	37	45
	160L	4	334	256	213	217	35	648	20	538	173	300	250	350	19	5.0	42	110	105	12	37	45

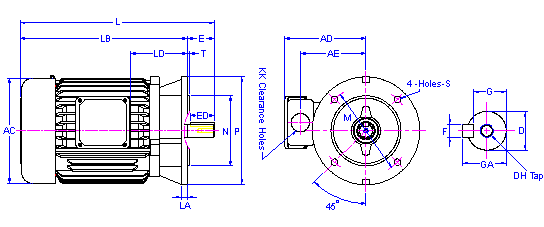

AEVF 圖 1
------------------------------

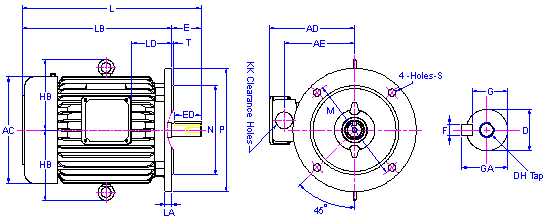

AEVF 圖 2
------------------------------

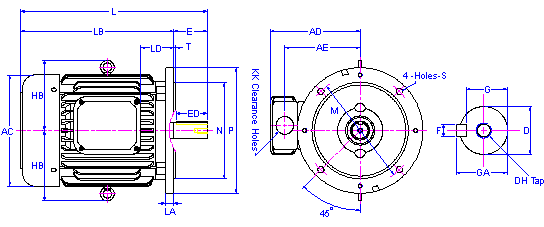

AEVF 圖 3
------------------------------

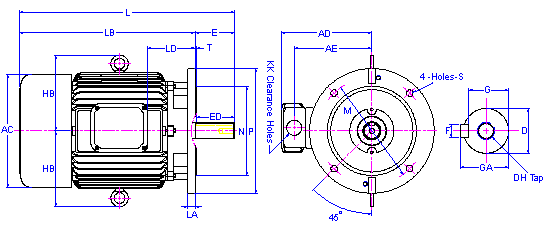

AEVF 圖 4
------------------------------

型號	框號	圖示	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	軸端
型號	框號	圖示	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	D	E	ED	F	G	GA
AEEF	63	1	100	28.0	120	144	115	88	80	100	40	63	8.0	135	28	7	22	209	66	11	23	18	4	8.5	12.5
	71	1	112	35.5	140	162	125	98	90	115	45	71	8.0	152	53	7	22	239	74	14	30	25	5	11.0	16.0
	80	1	125	35.5	155	177	137	107	100	130	50	80	9.0	168	55	10	22	272	82	19	40	35	6	15.5	21.5
	90L	1	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
	100L	2	160	45.0	195	219	173	140	140	175	63	100	12.5	243	70	12	28	363	100	28	60	55	8	24.0	31.0
	112M	2	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
	132S	2	216	45.0	250	273	218	175	140	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
	132M	2	216	45.0	250	273	218	175	178	212	89	132	16.0	310	83	12	35	484	137	38	80	75	10	33.0	41.0
	160M	3	254	50.0	300	334	256	213	210	250	108	160	18.0	377	108	15	35	604	176	42	110	105	12	37.0	45.0
	160L	3	254	50.0	300	334	256	213	254	300	108	160	18.0	377	108	15	35	648	176	42	110	105	12	37.0	45.0

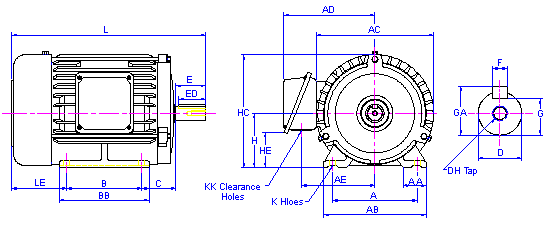

AEEF 圖 1
------------------------------

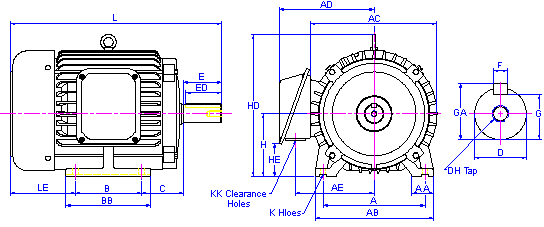

AEEF 圖 2
------------------------------

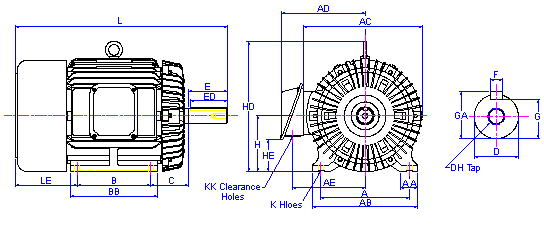

AEEF 圖 3
------------------------------

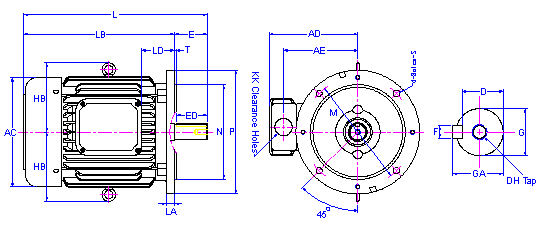

[ AEVF-HE (Flange mount立式) ]

輸出 (HP)	框號	圖示	P	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	軸端
輸出 (HP)	框號	圖示	P	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	E	ED	F	G	GA
1	80	1	2	177	137	117	-	22	272	12	232	55	165	130	200	12	3.5	19	40	35	6	15.5	21.5
1	80	1	4	177	137	117	-	22	272	12	232	55	165	130	200	12	3.5	19	40	35	6	15.5	21.5
2	90L	2	2	200	150	130	-	22	361	12	311	113	165	130	200	12	3.5	24	50	45	8	20	27
2	90L	2	4	200	150	130	-	22	361	12	311	113	165	130	200	12	3.5	24	50	45	8	20	27
3	100L	1	4	219	173	140	140	28	363	16	303	88	215	180	250	15	4.0	28	60	55	8	24	31
5	112M	2	2	238	182	149	150	28	422	16	362	135	215	180	250	15	4.0	28	60	55	8	24	31
5	112M	2	4	238	182	149	150	28	422	16	362	135	215	180	250	15	4.0	28	60	55	10	24	31
7.5	132S	1	2	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
7.5	132S	1	4	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
10	132S	1	2	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
10	132M	1	4	273	218	175	169	35	484	20	404	116	265	230	300	15	4.0	38	80	75	10	33	41

AEVF-HE 圖 1
------------------------------

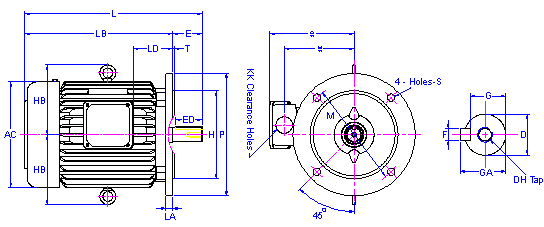

AEVF-HE 圖 2
------------------------------

[ AEEF-HE（Base mount臥式）]

輸出 (HP)	框號	圖示	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	軸端
輸出 (HP)	框號	圖示	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	D	E	ED	F	G	GA
1	80	1	125	35.5	155	177	137	107	100	130	50	80	9.0	168	55	10	22	272	82	19	40	35	6	15.5	21.5
1	80	1	125	35.5	155	177	137	107	100	130	50	80	9.0	168	55	10	22	272	82	19	40	35	6	15.5	21.5
2	90L	1	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
2	90L	1	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
3	90L	1	160	45.0	195	219	173	140	140	175	63	100	12.5	243	70	12	28	363	100	28	60	55	8	24.0	31.0
5	112M	2	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
5	112M	2	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
7.5	132S	2	216	45.0	250	273	218	175	140	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
7.5	132S	2	216	45.0	250	273	218	175	140	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
10	132S	2	216	45.0	250	273	218	175	140	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
10	132M	3	216	45.0	250	273	218	175	178	212	89	132	16.0	310	83	12	35	484	137	38	80	75	10	33.0	41.0

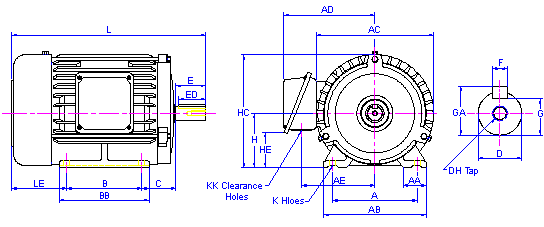

AEEF-HE 圖 1
------------------------------

AEEF-HE 圖 2
------------------------------
