主軸馬達/V3馬達/低震動馬達是 V3 等級低振動3相感應交流電馬達。主軸馬達有獨特的低振動及安靜特性。專門被設計當研磨切削機器和低振動等相關應用設備上使用。產品目前有從 1HP 到 10HP...

產品敘述
規格

愛德利主軸馬達，低震動馬達是 V3 等級低振動3相感應交流電馬達。主軸馬達有獨特的低振動及安靜特性。專門被設計當研磨切削機器和低振動等相關應用設備上使用。產品目前有從 1HP 到 10HP。

[ 規格]

型號	功率 (HP)	框號			額定速度 (RPM)			額定轉矩 (KG-M)
型號	功率 (HP)	2P	4P	6P	2P	4P	6P	2P	4P	6P
AEVF-V3 AEEF-V3	1	80	80	90L	3395	1700	1140	0.214	0.427	0.637
	2	90L	90L	100L	3415	1710	1140	0.425	0.849	1.237
	3	90L	100L	112M	3450	1725	1150	0.631	1.262	1.894
	5	112M	112M	132S	3450	1725	1160	1.05	2.10	3.25
	7.5	132S	132S	132M	3450	1725	1145	1.58	3.16	4.78
	10	132S	132M	160M	3450	1725	1150	2.10	4.20	6.3

[ AEVF-V3 馬達尺寸圖 (立式) ]

輸出 (HP)	框號	圖示	P	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	軸端
輸出 (HP)	框號	圖示	P	AC	AD	AE	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	E	ED	F	G	GA
1	80	1	2 / 4	177	137	117	-	22	272	12	232	55	165	130	200	12	3.5	19	40	35	6	15.5	21.5
1	90L	2	6	200	150	130		22	361	12	311	113	165	130	200	12	3.5	24	50	45	8	20	27
2	90L	2	2	200	150	130	-	22	287	12	237	113	165	130	200	12	3.5	24	50	45	8	20	27
	90L	2	4	200	150	130	-	22	361	12	311	113	165	130	200	12	3.5	24	50	45	8	20	27
	100L	1	6	219	173	140	140	28	363	16	303	88	215	180	250	15	4.0	28	60	55	8	24	31
3	90L	2	2	219	173	140	140	28	363	16	606	88	215	180	250	15	4.0	28	60	55	8	24	31
	100L	1	2	219	173	140	140	28	363	16	303	88	215	180	250	15	4.0	28	60	55	8	24	31
	112M	2	6	238	182	149	150	28	422	16	362	135	215	180	250	15	4.0	28	60	55	8	24	31
5	112M	2	2 / 4	238	182	149	150	28	395	16	335	135	215	180	250	15	4.0	28	60	55	8	24	31
5	132S	1	6	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
7.5	132S	1	2 / 4	273	218	175	169	35	446	20	366	97	265	230	300	15	4.0	38	80	75	10	33	41
7.5	132M	1	6	273	218	175	169	35	484	20	404	116	265	230	300	15	4.0	38	80	75	10	33	41
10	132S	1	2	273	218	175	169	35	484	20	404	116	265	230	300	15	4.0	38	80	75	10	33	41
	132M	1	4	273	218	175	169	35	484	20	404	116	265	230	300	15	4.0	38	80	75	10	33	41
	160M	3	6	334	256	213	217	35	604	20	494	151	300	250	350	19	5.0	42	110	105	12	37	45

[ AEEF-V3 馬達尺寸圖（臥式） ]

輸出 (HP)	框號	圖示	P	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	軸端
輸出 (HP)	框號	圖示	P	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE	K	KK	L	LE	D	E	ED	F	G	GA
1	80	1	2	125	35.5	155	177	137	107	100	130	50	80	9.0	168	55	10	22	272	82	19	40	35	6	15.5	21.5
	80	1	4	125	35.5	155	177	137	107	100	130	50	80	9.0	168	55	10	22	272	82	19	40	35	6	15.5	21.5
	90L	1	6	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
2	90L	1	2	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
	90L	1	4	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
	100L	2	6	160	45.0	195	219	173	140	140	175	63	100	12.5	243	70	12	28	363	100	28	60	55	8	24.0	31.0
3	90L	1	2	140	35.5	170	200	150	120	125	150	56	90	10.0	190	65	10	22	322	91	24	50	45	8	20.0	27.0
	100L	2	4	160	45.0	195	219	173	140	140	175	63	100	12.5	243	70	12	28	363	100	28	60	55	8	24.0	31.0
	112M	2	6	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
5	112M	2	2	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
	112M	2	4	190	45.0	224	238	182	149	140	175	70	112	14.0	265	82	12	28	382	112	28	60	55	8	24.0	31.0
	132S	2	6	216	45.0	250	273	218	175	178	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
7.5	132S	2	2	216	45.0	250	273	218	175	178	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
	132S	2	4	216	45.0	250	273	218	175	178	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
	132M	2	6	216	45.0	250	273	218	175	178	212	89	132	16.0	310	83	12	35	484	137	38	80	75	10	33.0	41.0
10	132S	2	2	216	45.0	250	273	218	175	178	185	89	132	16.0	310	83	12	35	446	137	38	80	75	10	33.0	41.0
	132M	2	4	216	45.0	250	273	218	175	178	212	89	132	16.0	310	83	12	35	484	137	38	80	75	10	33.0	41.0
	160M	3	6	254	50.0	300	334	256	213	210	250	108	160	18.0	377	108	15	35	604	176	42	110	105	12	37.0	45.0

------------------------------- TOP ↑

[ 尺寸圖]

AEVF-V3

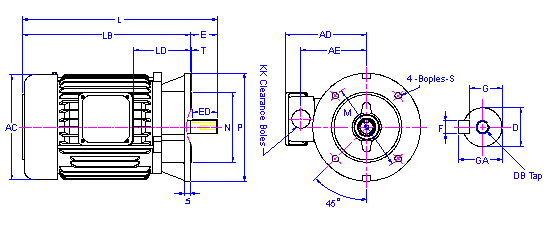

AEVF-V3 圖1
------------------------------

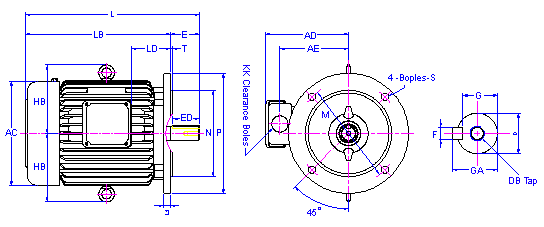

AEVF-V3 圖 2
------------------------------

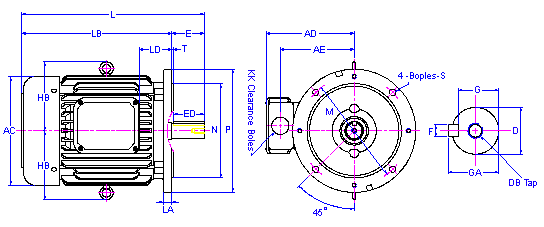

AEVF-V3 圖3
------------------------------

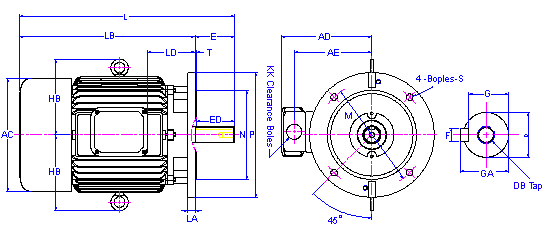

AEVF-V3 圖4
------------------------------

[ 尺寸圖]

AEEF-V3

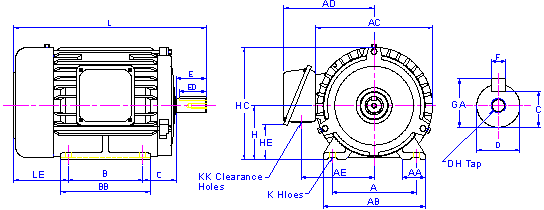

AEEF-V3 圖1
------------------------------

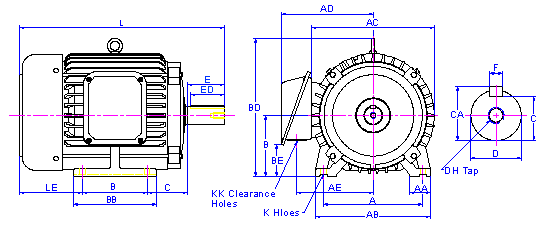

AEEF-V3 圖2
------------------------------

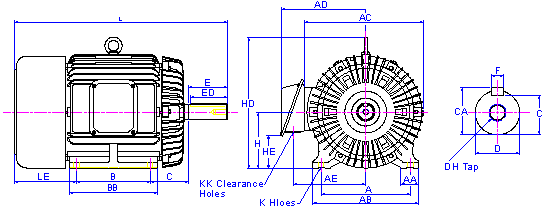

AEEF-V3 圖3
------------------------------
