是採用特殊專利設計,擁有很低的頓轉扭矩,可以符合各種設備的需求。由於採用釹鐵錋磁鐵,故在較小尺寸的架構下,具有高功率及高扭力特性。直流無刷馬達採用電子換相結構,馬達速度可達每分鐘10,000轉數以上。寬廣的速度範圍,低轉子慣性,低電磁幹擾,免碳刷保養....

無刷馬達特點

  • 低噪音、低電磁干擾,免保養。
  • 特殊專利設計,運轉平順,增強可靠度。
  • 比傳統馬達擁有更多優點,體積小、重量輕、高功率、高扭力及高效率。
  • 寬廣的高效率轉速操作範圍,十分適合負載變化大,速度變化多的操作條件,這些優點是一般傳統馬達無法達到的。
  • 馬達內含溫度偵測元件,可以預防過負載使用,保護馬達過熱。

智慧型驅動器

  • 適用於許多常用的控制介面,如RS485、標準面板、遠拉麵板F306、端子訊號控制 、PLC和人機等方式。
  • 使用220VAC電源,避免需要購置24VDC電源供應器困擾。
  • 驅動器提供24VDC電磁刹車控制電源,可以自動控制馬達煞車。
  • 轉速真實呈現並可輸出轉速訊號供外部控制使用。
  • 無論是在遠拉麵板/RS485操控或端子控制,面板均可隨時保持操控的有效性。
  • 閉回路及開回路速度控制模式可供選擇,提供多樣化的使用便利性。
  • 類比速度命令方式可分為0-5VDC、0-10VDC和4-20mA。
  • 過電流、過熱、過電壓和馬達堵住保護,避免異常產生時,對產品造成損害。

特點 直流無刷馬達 感應馬達 直流有刷馬達
體積小,重量輕 X
轉子慣性低 X
高速度運轉性能 X
無轉子銅損 X
高效率
溫升低 X
無整流子,無碳刷摩擦,無火花 X
低速扭力 X
免保養 X
過附載能力 X
優良          普通          X 較差
規格     馬達尺寸     驅動器尺寸     D305接線圖     T/N 曲線 (特性曲線)


 規格
額定輸出 W 60 90 120 180 250 370
馬達型號 AM-60L/M AM-90L/M/H AM-120L/M/H AM-180L/M/H AM-250L/M/H AM-370L/M/H
驅動器型號 BL2-101L/M BL2-101L/M/H BL2-102L/M/H BL2-102L/M/H BL2-104L/M/H BL2-104L/M/H
D305
輸入電壓/AC 220V ±10% O
輸入頻率/HZ 50 / 60
額定電流/A 0.7 1.1 1.5 2.1 2.9 3.6
馬達相數
額訂轉矩 / kg-cm 2.9/2.0 4.4/2.9/1.5 5.8/3.9/2.0 8.8/5.8/2.9 12.0/8.1/4.0 18.0/12.0/6.0
額定轉數 / RPM L:2000 / M:3000 / H:6000
最大效率 / % >80 >80 >80 >80 >80 >80
最大轉輸出 / W 180 220 280 330 450 600
最大轉矩/ kg-cm 12/6 15/9/5.5 18/12/8 27/18/10.5 36/24/13 54/36/20
調速範圍 / RPM L:150~2000 / M:150~3000 / H :300~6000
速度變動 / RPM 1% 以下 (0~額定轉矩在額定速度)
馬達絕緣等級/
最大工作溫度
B 級 (130oC/266oF) / 最大. 100oC/212oF
控制方式 矩形波 PWM 方式
輸入信號 輸入方式:內部速度設定器 / 外部速度設定器(2KΩ以上) / RS-485
保護功能 任何以下情況將會輸出警告信號,馬達停止。
過負載保護功能:馬達工作溫度不超過 120℃。
過熱保護功能:驅動器內部過熱自我保護。
欠相保護功能:因電纜斷線,馬達發出的回受信號異常。
相間短路保護。
馬達防水等級 L/M/H: IP40
馬達圖號 1 1 L&M:2
H:1
L&M:2
H:2
4 L:5
M&H:4
驅動器外型 BL2 10 10 10 10 10 10
D305 13 13 13 13 13 13
馬達重量/kg 2.1/2.1 2.4/2.4/2.4 2.6/2.5/2.5 2.9/2.7/2.7 4.0/3.8/3.7 4.5/4.5/4.0
驅動器重量/kg 1.1 1.1 1.1 1.1 1.1 1.1
. 線圈為F絕緣等級
. AM系列可加裝機械式刹車(60W~370W刹車扭力25Kg-cm, 750W~2220W刹車扭力160Kg-cm)

. 馬達可選配油封


[ AM750-AM2200 ]
額定輸出 W 750 1000 1500 2200
馬達型號 AM-750/M AM-1000M/H AM-1500M/H AM-2200L/M/H
CM-750L/M/HL   CM-1500L/M/HX CM-2200L/M/HX

驅動器型號

BL2-107 BL2-115 BL2-115 BL2-122
輸入電壓/AC 220V ±10% 1O
輸入頻率/HZ 50 / 60
額定電流/A 7.3 10 14 21
馬達相數
額訂轉矩 / kg-cm AM:24.4/12.2 AM:32.5/16.2 AM:48.8/24.4 AM:73.2/36.6
CM:36.6/24.4/9.1 CM:73.2/48.8/18.3 CM:109.8/73.2/26.8
額定轉數 / RPM L:2000 / M:3000 / H:6000 / HX:8000
最大效率 / % >85 >85 >85 >85
最大轉輸出 / W 1600 2300 3000 4000
最大轉矩 / kg-cm AM:48.8/24.4 AM:65/32.4 AM:97.6/48.8 AM:146.4/73.2
CM:73.2/48.8/18.2 CM:146.4/97.6/36.6 CM:210/146.4/53.6
調速範圍 / RPM L:150~2000 / M:150~3000 / H :300~6000 / HX:300~8000
速度變動 / RPM 1% 以下 (0~額定轉矩在額定速度)
馬達絕緣等級/最大工作溫度 B 級 (130°C/266°F) / 最大. 100°C/212°F
控制方式 矩形波 PWM 方式
輸入信號 輸入方式:內部速度設定器 / 外部速度設定器(2KΩ以上) / RS-485
保護功能 任何以下情況將會輸出警告信號,馬達停止。
過負載保護功能:馬達工作溫度不超過 120℃。
過熱保護功能:驅動器內部過熱自我保護。
欠相保護功能:因電纜斷線,馬達發出的回受信號異常。
相間短路保護。
馬達防水等級 L/M/H: IP54     H/HX:IP40
馬達圖號 AM:6 AM:7 AM:8 AM:9
CM:A/A/D CM:B/B/E CM:C/C/F
驅動器外型(BL2) 10 11 11 11
馬達重量/kg AM:8.0/7.8 AM:9.4/8.7 AM:11.0/9.7 AM:13.2/16.5
CM:11/11/14.2 CM:14/14/15.3 CM:15.6/15.6/16.5
驅動器重量/kg 1.1 1.3 1.3 1.3
  • 線圈為F絕緣等級
  • AM系列可加裝機械式刹車(60W~370W刹車扭力25Kg-cm, 750W~2220W刹車扭力160Kg-cm).
  • 馬達可選配油封


額定輸出 W 370 750 1000 1500 2200
馬達型號 AM-370L/M/H AM-750M/H AM-1000M/H AM-1500L/M/H AM-2200L/M/H
CM-750L/M/HX CM-1500L/M/HX CM-2200L/M/HX

驅動器型號

BL4-304 BL4-307 BL4-315 BL4-315 BL4-322
輸入電壓/AC 380/440 VAC ±10% 3O
輸入頻率/HZ 50 / 60
額定電流/A 1.4 2.2 3.0 3.5 5.0
馬達相數
額訂轉矩 / kg-cm AM:18.0/12.0/6.0 AM:24.4/12.2 AM:32.5/16.2 AM:48.8/24.4 AM:73.2/36.6
CM:36.6/24.4/9.1 CM:73.2/48.8/18.3 CM:109.8/73.2/26.8
額定轉數 / RPM L:2000 / M:3000 / H:6000 / HX:8000
最大效率 / % >80 >85 >85 >85 >85
最大轉輸出 / W 600 1600 2300 3000 4000
最大轉矩 / kg-cm AM:54/36/20 AM:48.8/24.4 AM:65/32.4 AM:97.6/48.8 AM:146.4/73.2
CM:73.2/48.8/18.2 CM:146.4/97.6/36.6 CM:210/146.4/53.6
調速範圍 / RPM L:150~2000 / M:150~3000 / H :300~6000 / HX:300~8000
速度變動 / RPM 1% 以下 (0~額定轉矩在額定速度)
馬達絕緣等級/最大工作溫度 B 級 (130°C/266°F) / 最大. 100°C/212°F
控制方式 矩形波 PWM 方式
輸入信號 輸入方式:內部速度設定器 / 外部速度設定器(2KΩ以上) / RS-485
保護功能 任何以下情況將會輸出警告信號,馬達停止。

過負載保護功能:馬達工作溫度不超過 120℃。
過熱保護功能:驅動器內部過熱自我保護。
欠相保護功能:因電纜斷線,馬達發出的回受信號異常。
相間短路保護。
馬達防水等級 L/M/H: IP40 L/M/H: IP54     H/HX:IP40
馬達圖號 5 4(M/H) AM:6 AM:7 AM:8 AM:9
CM:A/A/D CM:B/B/E CM:C/C/F
驅動器外型(BL2) 10 11 11 11 11
馬達重量/kg AM:4.5/4.5/4.0 AM:8.0/7.8 AM:9.4/8.7 AM:11.0/9.7 AM:13.2/16.5
CM:11/11/14.2 CM:14/14/15.3 CM:15.6/15.6/16.5
驅動器重量/kg 1.1 1.3 1.3 1.3 1.3
  • 線圈為F絕緣等級
  • AM系列可加裝機械式刹車(60W~370W刹車扭力25Kg-cm, 750W~2220W刹車扭力160Kg-cm).
  • 馬達可選配油封




 馬達尺寸圖



                                                                                                                                                                                 Unit: mm

圖號.  ØP ØM ØS ØN T LA LB L1 L2 AD A B1 B2 Output Shaft End
ED Q E OD GA F
1 90 104 8.5 83 2.5 8 99.5 127.5 160.5 109.8 28.5 61 33 20 25 28 12 13.5 4
2 114.5 146.5 179.5 25 29 32
3 14 16 5
4 169.5 201.5 234.5
5 184.5 216.5 249.5




                                                                                                                                                                                  Unit: mm
圖號.  ØP ØM ØS ØN T LA LB L1 L2 B1 B2 AD AE LD Output Shaft End
ED Q E OD GA F DH
6 130 145 9 110 3.5 12 178 218 252.3 117 34.3 165.5 146 63 35 40 56 19 21.5 6 M6
7 195 245 279.3 80 45 50 50 24 27 8 M8
8 212 262 296.3 97
9 232 282 316.3 117


                                                                                                                                                                                       Unit: mm
圖號.  ØP ØM ØS ØN T LA LB L AC AD AE LD Output Shaft End
ED Q E OD GA F DH
A 175 165 12 130 3.5 13 205 245 142 186 166 67 35 40 40 19 21.5 6 M6
B 239 289 101 45 50 50 24 27 8 M8
C 259 309 121
D 287 327 144 67 35 40 40 19 21.5 6 M6
E 337 45 50 50 24 27 8 M



 驅動器尺寸圖





 D305接線圖


------------------------------- TOP ↑

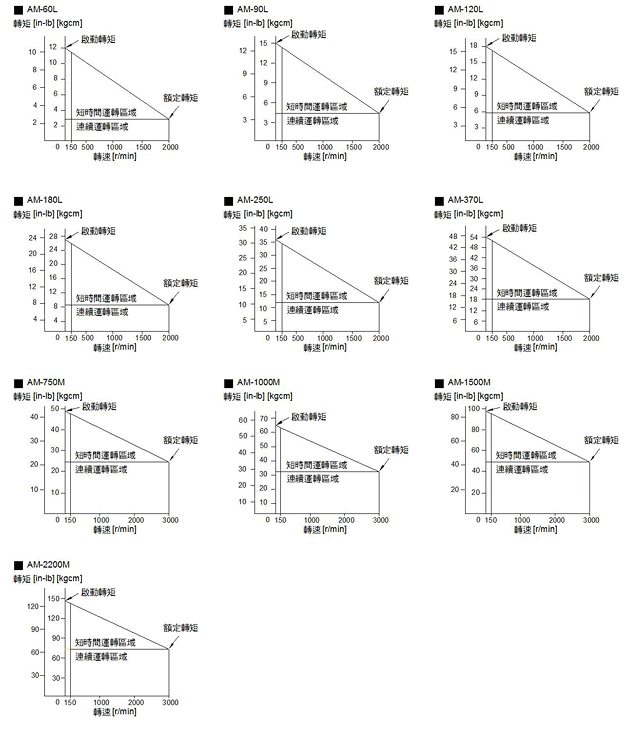

 T/N 曲線 (特性曲線)
